OCS

MONOROTAIA SCATOLATO

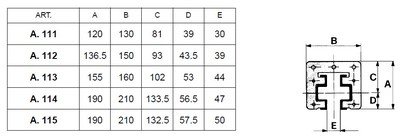

Il trasportatore monorotaia è stato ideato per realizzare in modo razionale ed economico il trasporto di carichi medi e piccoli. In questi impianti vengono usate catene biplanari snodate su due piani ortogonali atte ad effettuare curve orizzontali e verticali anche di piccolo raggio senza necessità di ruote dentate di rinvio. I cuscinetti delle catene sono di Ø 28 mm. per il tipo A111, Ø 37 mm. per il tipo A112, Ø 42 per il tipo A113.
I cuscinetti sono adatti per essere utilizzati a temperature di 200°C max. Il binario viene costruito in doppio profilo di lamiera, sagomata a freddo, con staffe di collegamento e di giunzione saldate;
l’assemblaggio è effettuato su maschere onde assicurare la perfetta linearità delle giunzioni fra i vari elementi rettilinei e le curve. I gruppi di traino vengono costruiti nella versione a caterpillar, in caso di speciali applicazioni può essere costruito a ruota dentata con Z = 10 passo 200 mm. A valle dei traini vengono montati i tenditori a viti per la regolazione della tensione della catena.
